Система картерных газов

Картерными газами называют продукты сгорания топливо-воздушной смеси, которые прорываются через негерметичность сопряжения «цилиндр-поршень-поршневые кольца» в картер двигателя.

Строго говоря, определенное количество картерных газов присутствует в любом, даже абсолютно исправном двигателе.  Другое дело, что допустимое их количество для современных двигателей составляет десятые доли процента. Однако по мере износа двигателя их количество многократно увеличивается. Постепенно оно становится настолько значительным, что это приводит к возникновению новых неисправностей двигателя. Одной из таких неисправностей является нарушение работы турбины.

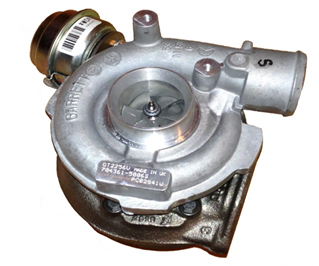

Причины поломки турбины

Упрощенно влияние избыточного количества картерных газов на работу турбокомпрессора выглядит следующим образом:

• Образование нагара на лопастях компрессорного колеса.

Картерные газы у современных двигателей из соображений экологии посредством системы рециркуляции картерных газов (EGR) направляются на дожигание во впускной тракт. Т.е. они попадают на впуск турбины. Поскольку в их составе несгоревшее топливо, сажа прочие несгоревшие частицы, а также пары моторного масла, то при попадании в турбину данные вещества откладываются на ее поверхностях, что негативно влияет на балансировку турбины, а также ухудшает аэродинамические параметры крыльчаток.

• Течь масла через уплотнения турбокомпрессора.

Когда у двигателя износ цилиндро-поршневой группы становится существенным, резко возрастает количество картерных газов. Система вентиляции картеры уже не справляется с отводом их во впускной тракт и в картере двигателя начинает повышаться дваление. В некоторых случаях это приводит к возникновению течей, запотеваний масла через стыки, прокладки, сальники.

В отношении же турбины происходит следующий эффект:

Масло в корпус турбины поступает под давлением, равным давлению в системе смазки двигателя. Сливается же в картер двигателя из корпуса турбины самопроизвольно – «самотеком», за счет разности давлений на входе и на выходе из корпуса турбины. Когда же давление картерных газов возрастает, повышается давление на выходе из корпуса турбины и слив масла затрудняется. При этом давление масла в корпусе турбокомпрессора повышается. Уплотнение между масляной полостью и впускной (выпускной) полостью работает по принципу газодинамического затвора. Принцип действия – разность давлений в полостях обеспечивает препятствие для протечки масла.

Говоря простым языком, масло не потечет на впуск, а тем более на выпуск турбины, т.к. там выше давление. Но как только из-за увеличившегося давления картерных газов давление внутри корпуса турбокомпрессора поднимается, турбина начинает «кидать» масло даже будучи исправной. Если же имеется какой-то, пусть незначительный, износ, то этот эффект будет еще более ярко выраженный.

Для выяснения причин, по которым турбина «гонит» масло, рекомендуется выполнить следующее:

1. Измерить (или оценить по косвенным признакам) количество картерных газов, возникающих при работе двигателя в разных режимах.
2. Произвести диагностику турбокомпрессора на стенде, что позволит исключить влияние внешних факторов на турбину и дать объективную оценку его состояния.

При отсутствии неисправности турбины потребуется решение вопроса с повышенным количеством – раскоксовывание поршневых колец, либо замена деталей цилиндро-поршневой группы.

При наличии, по результатам диагностики, неполадок турбины, может потребоваться замена ремкомплекта турбины (при небольшом износе), либо картриджа, если повреждения (износ) существенны и многочисленны.
